HSLink Pro

HSLink Pro 是一款使用 HPM5301 芯片的一个 CherryDAP 实现。其中主要代码参考了 hpm5301evklite 工程。

引脚定义

HSLink Pro 的引脚定义满足 20-pin J-Link Connector定义。目前的引脚定义分配如下：

引脚	名称	描述
1	Vref	参考电压输入
2	Tvcc	目标板供电可调电源输出
3	TRST	JTAG 复位信号，通常连接到目标 CPU 的 nTRST。该引脚通常在目标上被拉高，以避免在没有连接时意外复位
4	GND	地
5	TDI	JTAG TDI
6	GND	地
7	TMS/SWDIO	在JTAG模式为TMS，在SWD模式下则为SWDIO
8	GND	地
9	TCK/SWCLK	在JTAG模式为TCK，在SWD模式下则为SWCLK
10	GND	地
11	NC	未连接
12	GND	地
13	TDO	JTAG TDO
14	UART_DTR	CDC的DTR信号输出，可用于ESP32等MCU串口自动下载
15	SRST	目标板复位信号，低电平有效
16	UART_RTS	CDC的RTS信号输出，可用于ESP32等MCU串口自动下载
17	NC	未连接
18	UART_TX	串口TX信号
19	GND	地

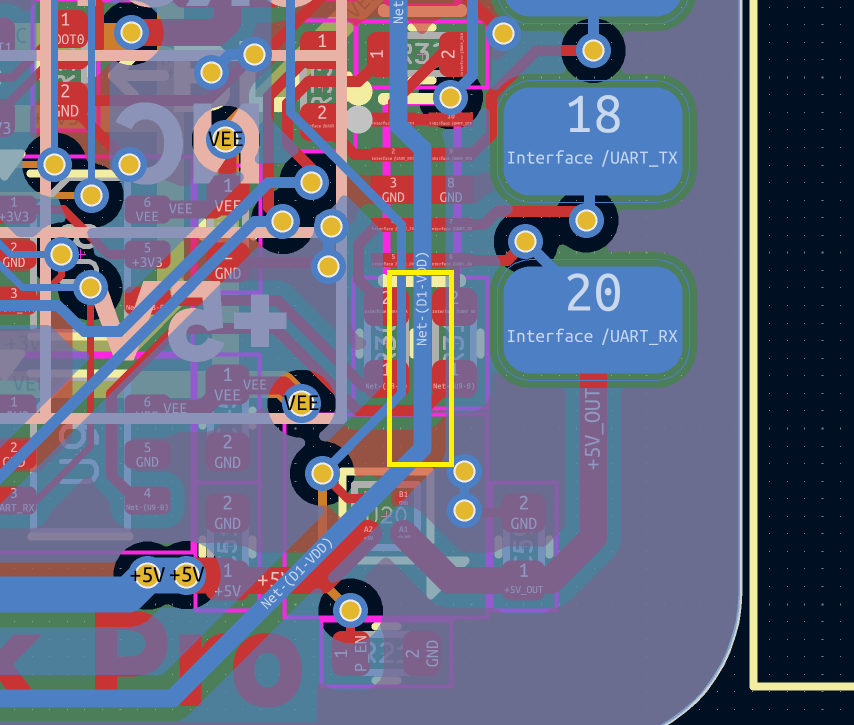

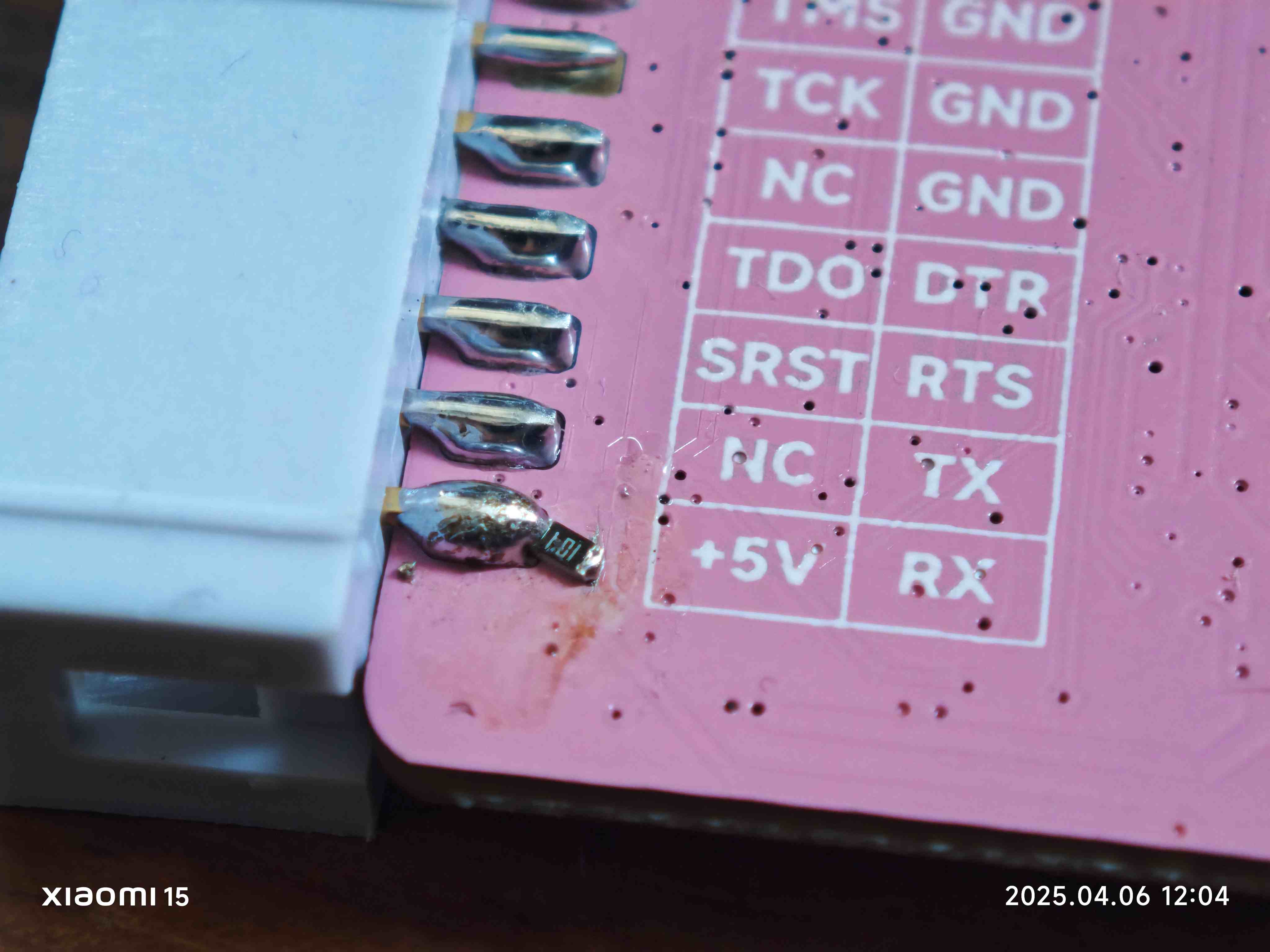

20	UART_RX	串口RX信号

支持特性

目前 HSLink Pro 支持的特性有：

• 提供最高80MHz的 SWD 和 JTAG 速率
• 电平转换功能，适配任意电平的目标板
• 同时支持 SWD 和 JTAG 协议
• 支持为目标板提供最高 1A 负载的供电能力
• 支持虚拟串口功能
• 支持串口的 DTR/RTS 控制，可为 ESP32 等MCU提供自动下载
• 支持SWD模式下对 Arm 芯片进行写SYSRESETREQ 和 VECTRESET 软复位
• 支持通过上位机进行持久化配置
• 支持通过上位机进行固件升级

未来特性（画饼）

• 可通过上位机设置是否开启速度Boost
• 可通过上位机设置是否开启电平转换
• 可通过上位机设置是否固定输出电源
• 可通过上位机设置是否开启软复位
• 支持更多复位方式，例如POR
• 上位机支持特化芯片的选项字节配置

HSLink Pro 升级流程

长按BL按钮5秒以上即可进入升级模式，此时电脑上会出现一个CHERRYUF2的移动存储设备，将升级的.uf2文件拖入其中即可。最新的固件可以在QQ交流群群文件或者GitHub Actions的Artifacts中下载。

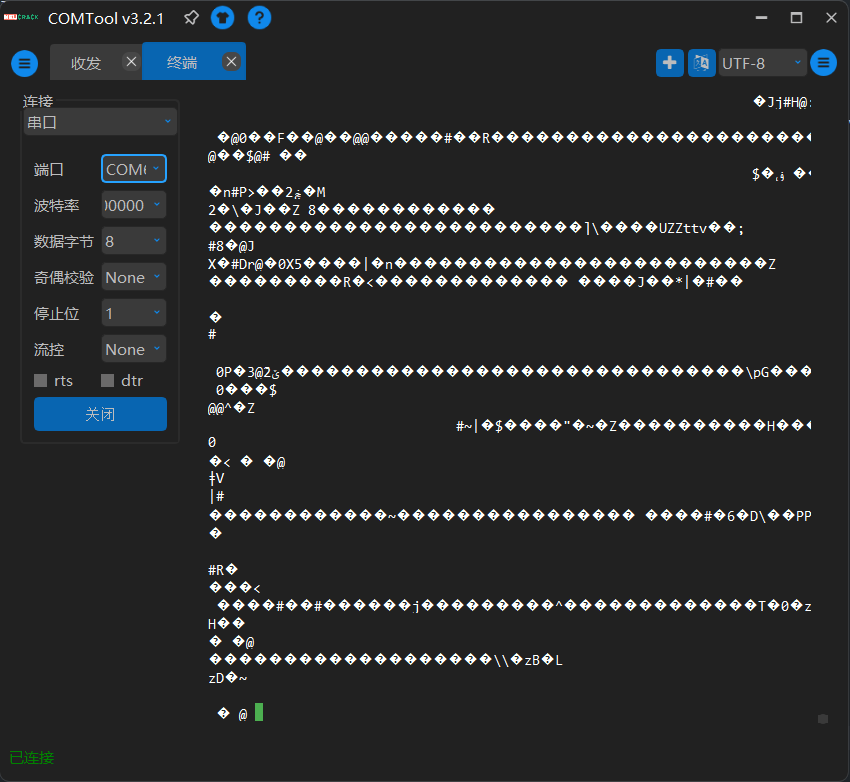

FAQ

为什么 HSLink Pro 没有电源输出？

当Vref引脚悬空的时候，默认Tvcc和+5V引脚均不会输出电源，并且所有端口的电平将默认为3.3V。只有当Vref引脚上施加1.6V以上的电压的时候，Tvcc才会输出一个与Vref相同的电压，+5V引脚才会输出5V电压。
